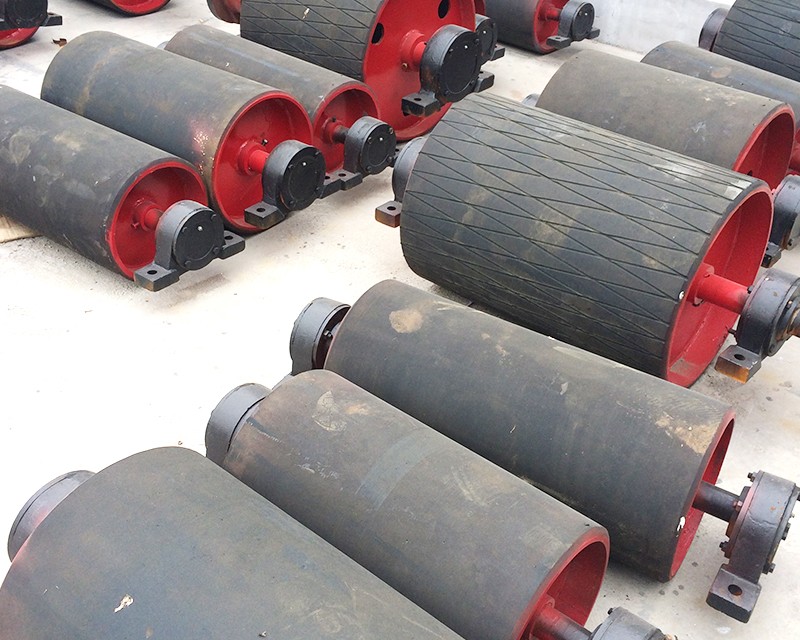

在輸送機系統的設計中，滾筒作為支撐輸送帶和傳遞動力的核心部件，其數量與布局直接影響輸送系統的運行穩定性、能耗水平和建設成本。輸送距離作為首要設計參數，與滾筒配置存在嚴格的力學關聯和工程邏輯。從短距離（<50m）的輕型輸送到超長距離（>5km）的礦用輸送，滾筒的數量計算和空間布局需遵循不同的技術準則，本文將系統解析這一工程設計的核心邏輯。

輸送距離與滾筒數量的量化關系

滾筒數量的基礎計算需遵循張力分布原理。對于水平輸送場景，驅動滾筒數量 N1 與輸送距離 L 的數學關系可表達為：N1=K1×L×(f×q+q0)×g/(Tmax×μ)，其中 K1 為安全系數（通常取 1.1-1.3），f 為運行阻力系數（橡膠帶取 0.02-0.03），q 為物料線載荷 (kg/m)，q0 為輸送帶線質量 (kg/m)，Tmax 為單滾筒最大許用張力 (kN)，μ 為滾筒與輸送帶摩擦系數（包膠滾筒取 0.35-0.45）。以輸送距離 100m、帶寬 1m 的皮帶輸送機為例，當輸送煤塊（q=200kg/m）時，按上述公式計算需配置 2-3 個驅動滾筒。

改向滾筒的數量 N2 與輸送線路的幾何形狀直接相關。在水平直線輸送中，改向滾筒主要用于輸送帶的張緊和轉向，其數量通常為 N2=2×(n1+n2)，n1 為張緊裝置所需改向次數（重錘式張緊一般需 2-3 次改向），n2 為線路中水平或垂直轉向次數。而在帶式輸送機的典型 U 型布置中，每 100m 輸送距離約需配置 8-12 個托輥組，改向滾筒數量則根據彎曲段數量確定，每個彎曲段需至少 2 個改向滾筒。某礦山斜井輸送機（輸送距離 800m）因存在 3 個水平轉彎和 2 個垂直彎曲段，共配置了 18 個改向滾筒。

滾筒數量的優化需考慮經濟性邊界。當輸送距離超過 300m 時，單純?cè)黾域?qū)動滾筒數量會導致成本指數上升，此時應采用多驅動站分布式驅動方案。研究表明，對于 1km 輸送距離，采用 3 個驅動站（每個站配置 2 個滾筒）比單驅動站（配置 6 個滾筒）可降低設備投資 25%，同時減少輸送帶張力 30% 以上。某港口煤炭輸送線在改造時將 1.2km 線路分為 4 個驅動段，滾筒總數從 28 個減至 20 個，年能耗降低 18%。

短距離輸送的滾筒布局原則

0-50m 短距離輸送的滾筒布局以緊湊化為核心。在輕型物料（如包裝件）輸送場景中，通常采用單驅動滾筒配置，驅動滾筒直徑 D 與輸送帶寬度 B 的關系應滿足 D≥100×B (mm)，如帶寬 500mm 的輸送機宜選用 500-630mm 直徑滾筒。改向滾筒數量控制在 2-4 個，張緊裝置多采用螺旋式，僅需 1-2 個改向滾筒。某電商分揀線（輸送距離 30m）采用 “1 驅動 + 2 改向” 的滾筒布局，配合前傾 3° 的托輥組，實現了高速分揀時的穩定運行。

食品行業的短距離輸送需遵循衛生布局規范。滾筒表面需采用不銹鋼材質（如 304 不銹鋼），表面粗糙度 Ra≤0.8μm，避免物料殘留。改向滾筒與輸送帶的包角應≥180°，以減少打滑風險，同時滾筒間距控制在 1.5-2m，防止輸送帶下垂導致物料堆積。某餅干生產線（輸送距離 45m）采用食品級 PU 輸送帶，配置 1 個驅動滾筒和 3 個改向滾筒，所有滾筒均安裝快拆式衛生級端蓋，便于日常清潔。

中長距離輸送的滾筒布局技術

100-1000m 中長距離輸送需遵循張力均衡原則。驅動滾筒應采用頭部集中驅動與中間輔助驅動相結合的方式，頭部驅動滾筒承擔 60%-70% 的驅動力，中間驅動滾筒按等張力原則布置。對于 500m 輸送距離，建議在 200m 和 400m 位置各設置 1 個中間驅動站，每個驅動站配置 2 個滾筒（主驅動 + 備用）。某電廠輸煤系統（輸送距離 800m）采用 “3 驅動站 + 12 改向滾筒” 布局，通過 PLC 張力控制系統實現各驅動滾筒的負荷均衡，輸送帶最大張力降低至單驅動方案的 62%。

地形起伏路段的滾筒布局需進行特殊處理。在爬坡段（傾角≤16°），驅動滾筒應布置在坡底，利用重力輔助張緊，改向滾筒間距控制在 30-50m，防止輸送帶打滑。下坡段（傾角≤8°）則需在坡頂設置制動滾筒，制動滾筒的制動力矩需按最大下滑力的 1.5 倍設計。某礦山露天輸送線（輸送距離 600m，包含 15° 上坡和 10° 下坡段），在上坡段底部配置 2 個驅動滾筒，下坡段頂部設置 1 個制動滾筒，通過變頻控制系統實現了重載啟停時的平穩運行。

超長距離輸送的滾筒布局創新

1km 以上超長距離輸送需采用分布式驅動 + 智能控制方案。滾筒布局遵循 “分段驅動、張力遞減” 原則，每個驅動段長度控制在 800-1200m，驅動段之間通過張力平衡滾筒連接。張力平衡滾筒的直徑應比普通改向滾筒大 20%-30%，如普通滾筒直徑 800mm 時，平衡滾筒宜選用 1000-1200mm。某煤礦井下輸送帶（輸送距離 5.2km）分為 5 個驅動段，共配置 10 個驅動滾筒和 32 個改向滾筒，通過光纖張力監測系統實時調整各驅動段的滾筒扭矩，實現了系統效率≥88%。

管狀帶式輸送機的滾筒布局呈現三維特征。其改向滾筒分為水平改向和垂直改向兩類，水平改向滾筒用于改變輸送方向，垂直改向滾筒用于形成管狀截面。對于 3km 輸送距離的管狀帶式輸送機，每 500m 需設置 1 組水平改向滾筒（每組 4 個），每 100m 設置 1 組垂直改向滾筒（每組 6 個）。某冶金企業的礦粉輸送線（輸送距離 2.8km）采用管狀帶式布局，通過特殊設計的多邊形改向滾筒組，實現了 30° 水平轉彎和 15° 垂直提升的復雜線路輸送，滾筒數量比傳統槽型帶式減少 18%。

滾筒布局的工程驗證方法

滾筒布局方案需通過有限元分析進行張力驗證。利用 ANSYS 等軟件建立輸送帶 - 滾筒系統模型，模擬不同工況下的張力分布，確保滾筒包角≥180° 時的最小張力安全系數≥1.8。某水泥生產線在設計 1.5km 輸送線時，通過 FEA 分析發現原布局中第 3 個改向滾筒處張力超過輸送帶許用值，通過增加 1 個輔助改向滾筒，使張力峰值降低 22%，滿足安全要求。

現場調試中的滾筒負荷實測不可或缺。采用扭矩傳感器測量各驅動滾筒的輸出扭矩，確保最大負荷滾筒與最小負荷滾筒的扭矩差≤15%。某港口礦石輸送線調試時發現 2 號驅動滾筒負荷比 1 號高 28%，通過調整滾筒位置和張緊力，最終將負荷差控制在 12% 以內。同時，通過激光測振儀檢測滾筒運行時的振動烈度，確保其速度有效值≤4.5mm/s，避免因布局不合理導致的異常振動。

隨著智能傳感技術的發展，滾筒布局將向自適應優化方向演進。未來的輸送系統可通過實時監測輸送帶張力、溫度、磨損狀態等參數，由 AI 算法自動調整滾筒運行參數，甚至動態改變滾筒布局。如在輸送距離臨時變更時，可通過液壓可調式滾筒支架實現滾筒位置的在線調整，這將徹底改變傳統固定布局的設計模式，為超長距離輸送提供更靈活的解決方案。
